雙箭-管帶輸送機

訂購熱線：0510-86179580

產品展示

conion20262437

QQ圖片20160317111949

產品介紹

管帶輸送機的優缺點：

優點：

1.圓管帶式輸送機采用的輸送帶接近于普通輸送帶,因而適合用戶的使用習慣,容易被使用者接受,而其它類型的密閉輸送帶式輸送機所采用的輸送帶與通用帶式輸送機差別很大.

2.可防止外部雜物混入輸送物料,也能防止物料遭受雨淋或日曬等損害,并可實現承載段和回程段封閉輸送,原理上可以避免漏料,灑料等.

3.能實現柔性布置設計,可以實現小半徑三維空間轉彎, 避免了中間站的設立和相應輔助圓管帶式輸送機的發展及其關鍵技術設備的投資和維護費用! 適合于空間比較狹小或者有障礙物等復雜環境下的輸送線路建設" 縮短了輸送距離"從而降低工程的總造價.

4.能實現大傾角輸送"普通槽形帶式輸送機提升角度可達到18°左右" 而圓管帶式輸送機由于輸送帶將物料圍包在管內輸送" 增大了物料與輸送帶之間的摩擦力"輸送角度步提高,目前已投入應用的圓管帶式輸送機可以達到30°傾斜輸送,也有提出采用圓管帶式輸送機進行垂直提升的方案.

5.可以方便地實現雙向物料輸送. 由于圓管帶式輸送機在承載段和回程段均采用封閉管筒輸送,如果在回程段加裝受料口,回程段仍然可以輸送物料,并且中間加料可在任何點通過打開和封閉輸送帶完成

6.機架寬度小,圓管帶式輸送機采用圓形截面輸送物料,以較低的帶寬,獲得了同樣大小的輸送面積,據統計"在同等輸送截面的情況下"采用圓管輸送機在寬度方向上可以減為原來的, 從而降低土建施工時的空間需求, 減少鋼材等結構材料的消耗"降低成本和工時。

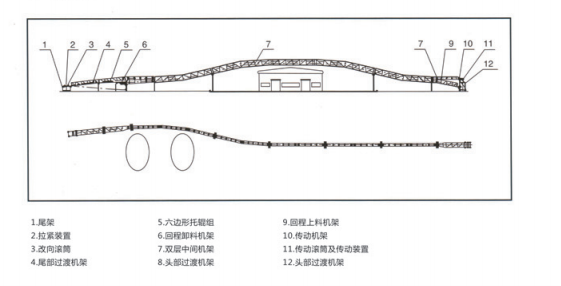

管帶機的結構示意圖如下：

$EYH_B78%~])__QNJ{2K[23O$

按不同的管徑和輸送的能力所需要的規格和參數也是不相同的，具體如下：

$Q_[10(YDJK%P]U{UJH%J0@J$

以上數據僅供參考，如有需求請致電江蘇雙箭輸送機械有限公司，專業生產各類型輸送機，提供客戶從選型到安裝以及技術培訓等一條龍的服務。咨詢QQ:1210189900.還可以關注我們
微信公眾號：sjssjx
雙箭官方網站： http://www.jygjkd.com
雙箭阿里巴巴官方網站： http://jssjssjx.1688.com

0510-86179580

0510-68823303

輸送機皮帶機帶式輸送機輸送設備輸送機廠家
